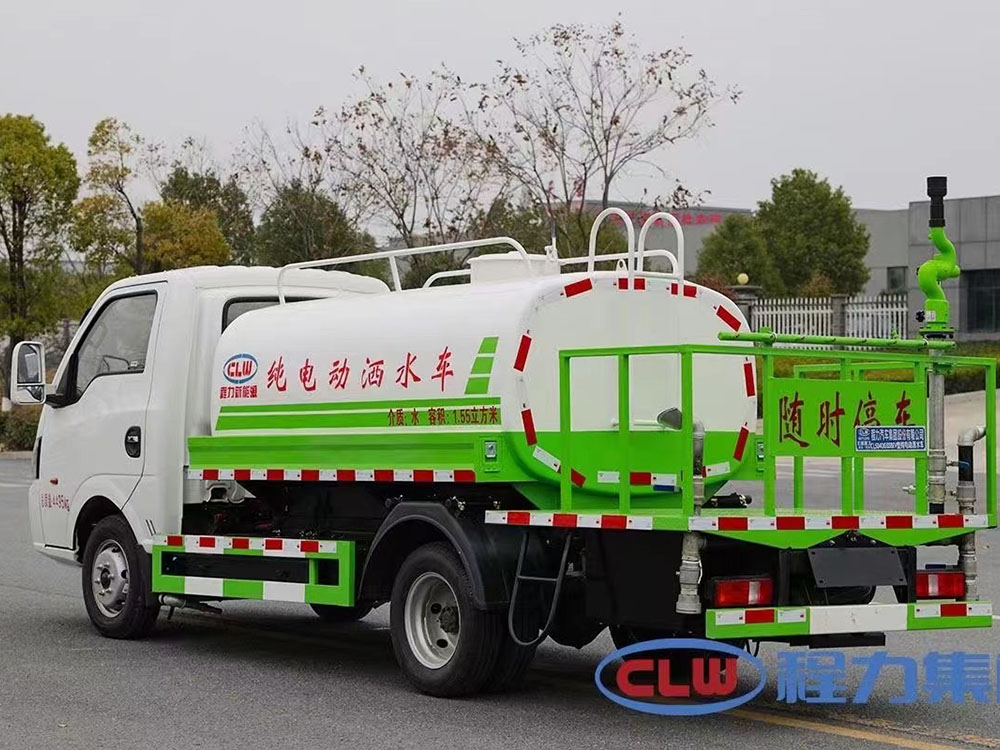

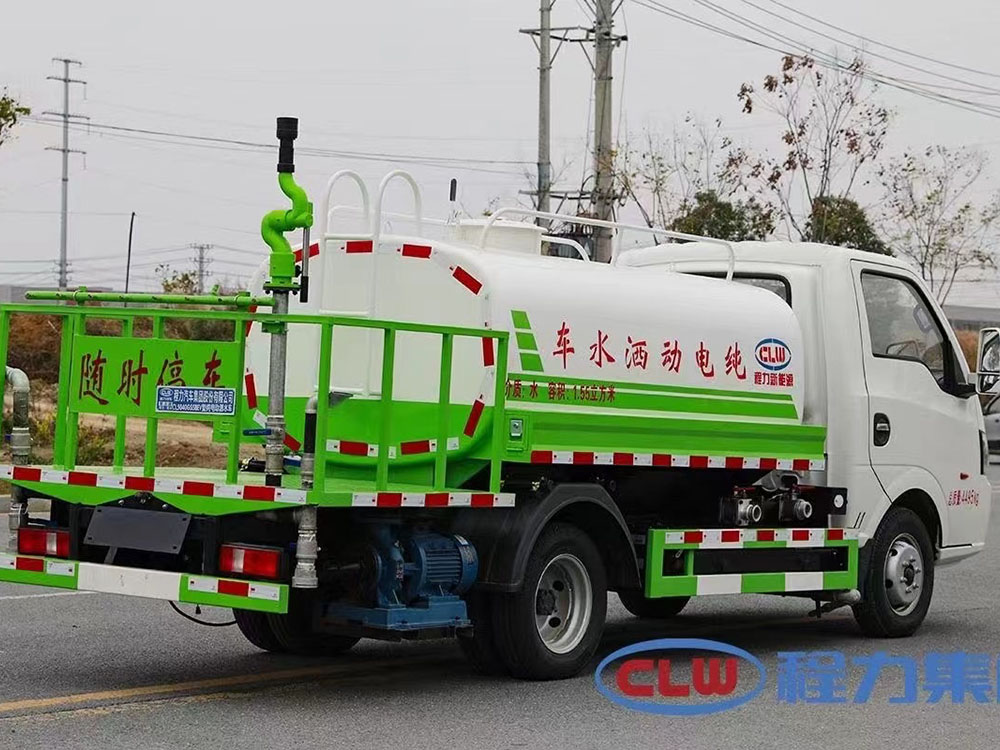

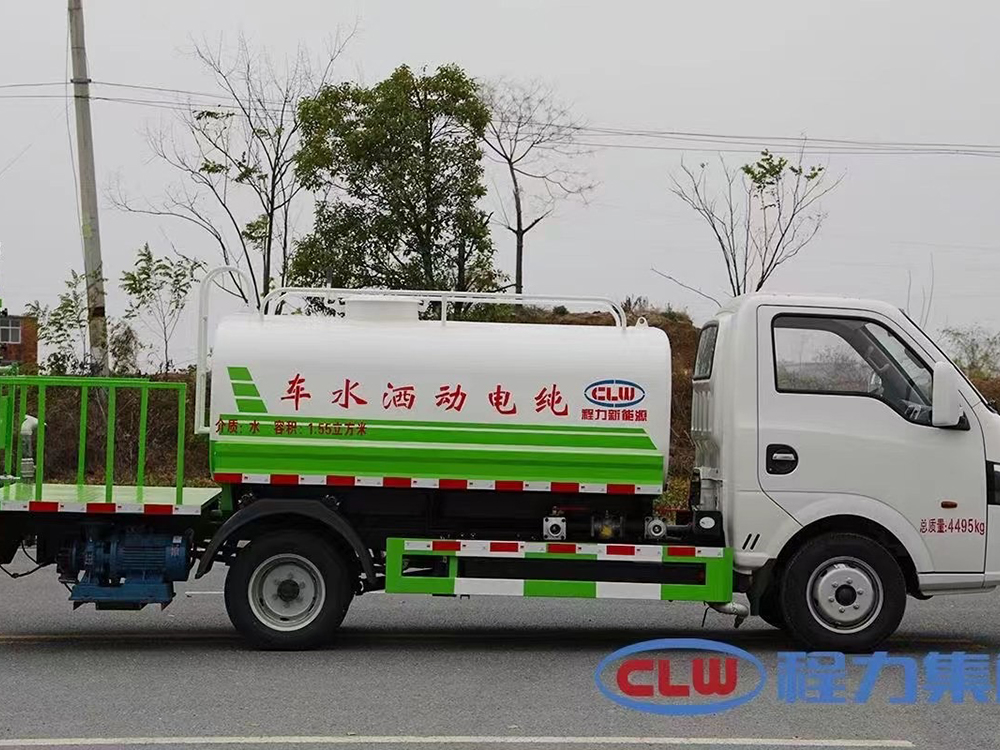

CL5040GSSBEV纯电动洒水车
参考价格：电议(如有需要送货上门，另加运费)
销售经理：张经理
销售热线：153-3807-6207
微信二维码：
地址：湖北省随州市南郊平原岗程力汽车工业园
纯电动洒水车是在纯电动二类底盘的基础上，加装低压冲洗、洒水系统，由机械、液压（气路）、电器三部分合为一体的专用洒水作业车。
工作原理：采用自吸式双级离心泵，效率高、洒水宽度大、水**射程远，低压水泵由底盘变速器取力器通过传动轴直接传动。
该产品适用于城市主干道、公路、广场等场地路面养护、冲洗路面、保持道路湿润、降低灰尘作业，也可用于绿化带浇花浇树；还可以作为紧急消防水车使用。
底盘采用东风纯电动二类底盘，各总成匹配合理，完全达到**对于新能源产品底盘的各项法规要求、可靠性高。其具备如下特点：
(1) 动力电池布置方式采用侧挂布置，采用窄托架装配，适应各类专用上装改装需求；
(2) 驾驶室标配中控锁，MP5，高密度海绵，设置杯托、卡槽、储物盒等10余处储物空间，带来舒适驾乘体验；
(3) 整车轻量化设计，**总质量为4495kg；
(4) 搭载55kWh大容量动力电池，满足各类环卫清洗车、垃圾收运车使用需求，动力电池标配水循环热管理系统，满足车辆在各种环境条件下使用需求；
(5) 配备大功率上装取电接口，满足各类专用车上装电动化需求。
性能特点
(1) 采用知名品牌自吸式双级离心泵，质量稳定可靠，扬程大，质量稳定可靠，上装电机取力传动；
(2) 中冲圆锥喷嘴，自动**，操作方便灵活冲洗路面宽度可覆盖6条车道；后洒圆柱喷嘴，喷出均匀的扇形水雾，宽度可到8m，能有效抑制路面灰尘；
(3) 360°旋转的后置水炮，可设置成柱状或雾状出水，射程超过30米；
(4) 零污染、低噪音，有效的保护环境，节约燃油能源，使用成本更低。
上装组件说明：
4、罐体经防锈处理，整体采用自动化焊接，经久耐用。
5、带腰冲、后洒、侧喷、后置电动高炮。
6、对冲作业宽度＞14米。侧喷高炮作业宽度＞10米。电动高炮射程＞30米。
7、后部采用大平台设计，可加装喷雾机。
8、大流量自吸自排洒水泵，**自吸高度为8米。
9、低压管路采用镀锌管，坚固耐用。
11、CAN驾驶室操作作业。
19、清水箱，采用高强度碳钢材质。容积达2-3m³。
产品性能特点
1）园形箱体，大大增加罐体承受能力，增加整车美观程度。
2）底盘电机直接取力，专车专配，**匹配，无取力器，比柴油车更节省步骤、故障率更低。
3）洒水车采用东风纯电动二类汽车底盘改装，具有对冲、后洒、侧喷、高炮等功能。
4）**电机驱动水泵，水泵采用电动专用40/50洒水泵。
6）作业系统具有电脑**，大大地保障和提高车辆的使用率。
公告型号 | CL5040GSSBEV纯电动洒水车 | 外形尺寸 | 5960×1750×2100(mm) | |||
底盘型号 | EQ1040BTZEVJ | 上装容积 | 3方 | |||
总质量 | 4495 KG | 上装电动机额定功率 | 15KW | |||
整备质量 | 2880 | 上装每小时消耗电量 | 10KWH | |||
轴距 | 3000 | 建议充电桩功率 | 120KW | |||
轮胎 | 6.00R15LT 10PR,185R15LT 8PR | 充电时间（建议功率下） | 约0.5小时 | |||
轴数 | 2 | 底盘满载续航里程 | 220KM | |||
底盘电机**功率 | 100 KW | 电池类别 | 磷酸铁锂蓄电池 | |||
电池组额定电压 | 322 V | 电池品牌 | 宁德时代 | |||
电池电量 | 55 KWH | 燃料种类 | 纯电动 | |||
质量参数 | 整备质量（Kg） | 1850 |
**允许总质量（Kg） | 4495 | |
整备质量时前/后轴核（Kg） | 750/1100 | |
**允许总质量时前/后轴核（Kg） | 1800/2695 | |
性能参数 | **车速（Km/h） | 90 |
**爬坡度（%） | 20% | |
**小转弯半径（m） | 14 | |
续驶里程（Km） | 220km [GVW4495kg](匀速40km/h) | |
尺寸参数 | 外廓尺寸长×宽×高（空载）（mm） | 长 5300 宽 1650 高1960,2560 |
轴距（mm） | 3000 | |
前悬/后悬（mm） | 1180/1320 | |
轮距（前/后）（mm） | 1390 | |
**小离地间隙（mm） | 190 | |
驾驶室顶端距离车架上翼面距离（mm） | 1260 | |
接近角（°） | 21 | |
离去角（°） | 21 | |
后轮**距离车架上平面距地（空/满载）（mm） | 700 | |
动力电池 | 电池类型 | 磷酸铁锂 |
厂家 | 宁德时代新能源科技股份有限公司 | |
电池总电量（kwh） | 55.7 | |
电池额定总电压及范围（V） | 额定322，250~365 | |
动力电池系统能量密度（W·h/kg） | 146.3 | |
充/放电倍率（C） | 1 | |
电池布置形式 | 侧挂 | |
驱动系统 | 厂家 | 精进电动科技股份有限公司 |
型号/型式 | 永磁同步电机 | |
额定功率/转速/转矩（kW/r/min/N.m） | 42/4500/90 | |
峰值功率/转速/转矩（kW/r/min/N.m） | 100/12000/230 | |
变速箱速比 | 3.043 | |
电机**器形式 | 多合一 | |
电取力装置 | 电取力(数量) | 2 |
电取力(功率) | 取电口1：20Kw，取电口1：6Kw | |
前桥 | 吨位（T） | 1.5 |
后桥 | 速比 | 5.375 |
吨位（T） | 3 | |
车轮 | 轮胎型号 | 185R15LT 8PR |
轮胎数量 | 7 | |
制动形式 | 行车制动 | 真空助力液压双回路制动 |
驻车制动 | 手动操纵**鼓式制动器 | |
电气系统 | 蓄电池容量（Ah）/位置 | 120Ah |
整车供电电压(V) | 12 | |
充电系统 | 充电方式 | 直流快充+交流慢充 |
充/放电倍率（C） | 1 |
罐体参数 | 罐体厚度 /涂层 | 4.5mm/（罐体内部做防腐防锈涂层） | ||
罐体尺寸（mm） | 1548×1445×1000 | |||
水罐有效容积/**容积（m³） | 1.559/3 | |||
罐体材质 | Q235碳钢（选装不锈钢罐体） | |||
上装电机 | 类型 | 永磁同步电机 | ||
冷却方式 | 水冷 | |||
专用参数 | 管路直径（mm） | 50# | ||
驱动方式 | 永磁同步电机驱动，可根据需要实时调速，取力操作与底盘行驶系统无任何关联，用车体验感**。 | |||
低压水泵 | 型式 | 双级叶轮离心式 | ||
品牌 | 龙晟 | |||
型号 | 40/50； | |||
扬程 | 50m； | |||
水阀 | 气控球阀 | |||
洒水宽度（m) | ≥14 | |||
冲洗宽度（m) | ≥18 | |||
洒水速度（km/h） | 7~20 | |||
水炮射程（m） | ≥30 | |||
作业时间（h） | 0.5-1 | |||

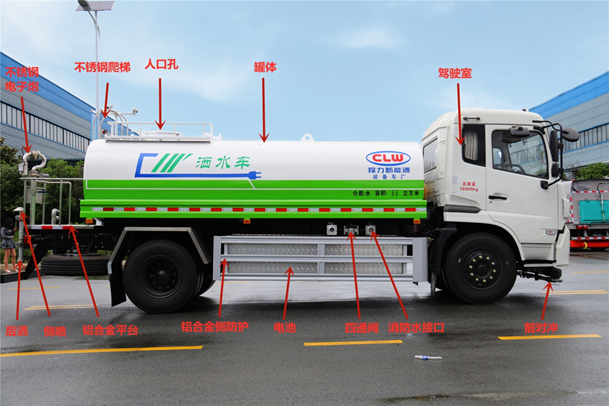

整车基本结构分解
4.2、整车基本配件图解
|

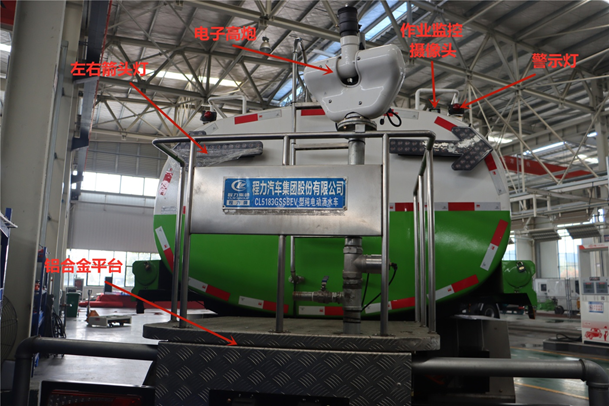

作业监控显示屏：可监控后平台电子高炮的工作状态。 |
|
|
左右箭头指示灯**器：**左右箭头灯、**示灯 |
|
|
驾驶室**器：**车辆洒水功能 |
|
|
气控阀 |
|
|
**器保护罩 |
|
|
气泵电机 |
|
|
水泵、水泵保护罩 |
|
|
铝合金侧防护 |
|
|
四通阀、自排口、消防水栓 |
|
|
充电插口 |
|
|
气动球阀 |
|
|
作业监控摄像头以及**示灯 |
|
|
电子高射水炮 |
|
|
后洒 |
|
|

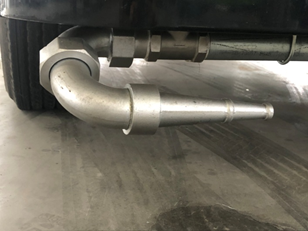

前对冲 |
|
|
电机 |
|
|
电池 |
|
