新能源汽车包括纯电动汽车、增程式电动汽车、混合动力汽车、燃料电池电动汽车、氢发动机汽车等。本产品为纯电动汽车

新能源纯电动汽车简介：

纯电动汽车(Blade Electric Vehicles，BEV)是一种采用单一蓄电池作为储能动力源的汽车，它利用蓄电池作为储能动力源，通过电池向电动机提供电能，驱动电动机运转，从而推动汽车行驶。纯电动汽车的可充电电池主要有铅酸电池、镍镉电池、镍氢电池和锂离子电池等，这些电池可以提供纯电动汽车动力。同时，纯电动汽车也通过电池来储存电能，驱动电机运转，让车辆正常行驶。

纯电动专用车优点：

(1) 零排放。纯电动汽车使用电能，在行驶中无废气排出，不污染环境。

(2) 能源利用率高。有研究表明，同样的原油经过粗炼， 送**电厂发电，经充入电池，再由电池驱动汽车， 其能量利用效率比经过精炼变为汽油，再经汽油机驱动汽车的要高。

(3) 结构简单。因使用单一的电能源，省去了油箱、发动机、变速器、冷却系统和排气系统，相比传统汽车的内燃汽油发动机动力系统，其结构大为简化。

(4) 噪声小。在行驶过程中振动及噪声小，车厢内外十 分安静。

(5) 原料广。使用的电力可以从多种一次能源获得，如煤、核能、水力等，解除了人们对石油资源日见枯竭的担心。

(6) 移峰填谷。对于发电企业和电力公司来说，电动汽车的电池可在夜间利用电网的廉价"谷电"进行充电，可以 平抑电网的峰谷差，使发电设备日夜都能充分利用，从而大大提高经济效益。

压缩垃圾车介绍及：

**技术：采用国内**技术高强度的 U 形整体成型桁槽，作为垃圾推板的活动导轨，受压能力强，抗变形能力好。

污水分离：采用导流式污水收集装置，可将填料器与垃圾箱体之间因密封胶条失效而渗漏的污水引流**专用污水收集箱中，有效防止因污水泄漏而造成的二次污染。

容积更大：垃圾箱体采用弧形设计，美观，结构性能强，有效容积大。

高强度钢板：垃圾箱等主要部件采用上海宝钢产 B480GNQR 高强度耐候钢板制作，整体结构性能突出，抗冲击性能强。

液压密封：填装器与箱体结合部结构合理，采用液压锁紧全密封技术，密封性能好。 二级自锁：填料器具有举升油缸自锁功能，同时配合安全棒进行二级保护、安全可靠。紧急制动：具有全车紧急制动按钮。

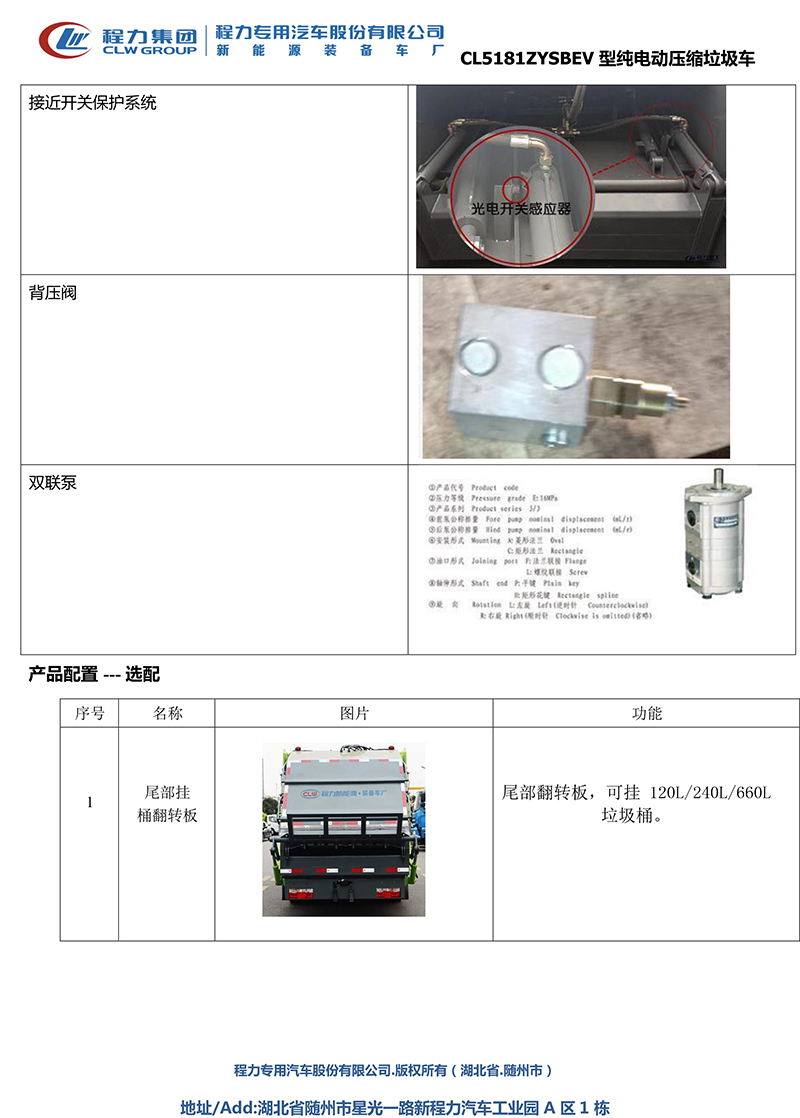

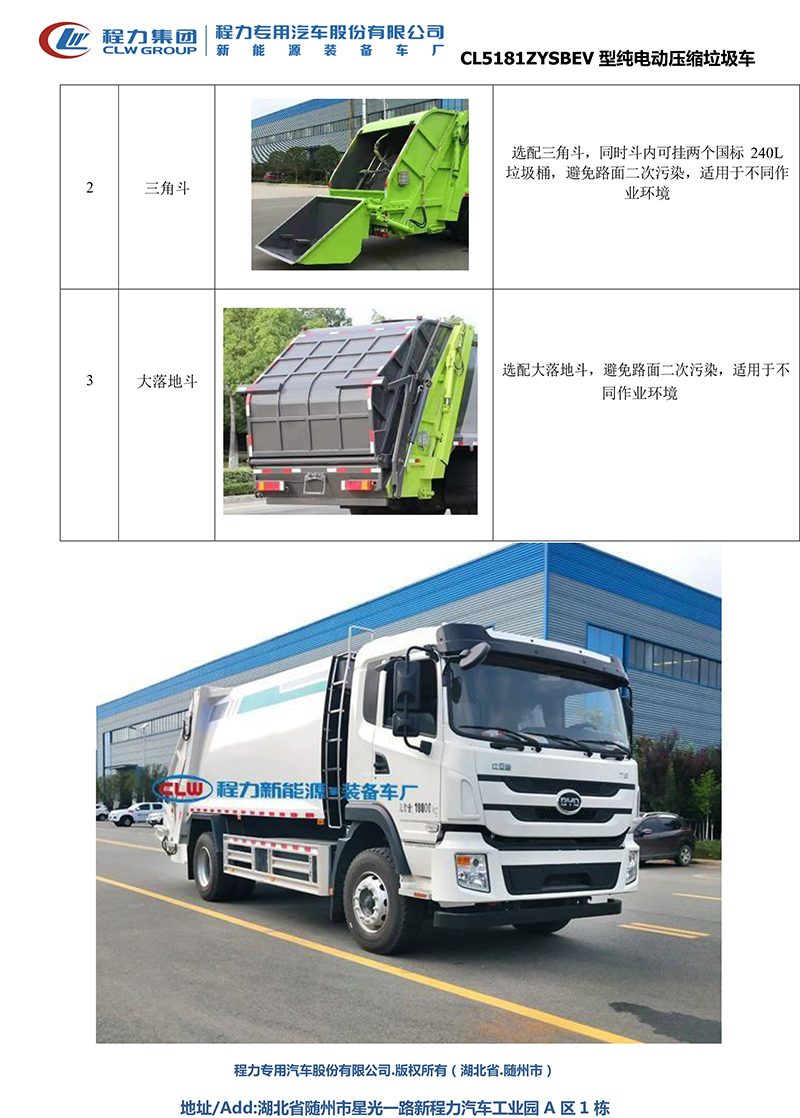

多重操作：可选装 240L（单桶、双桶）或 360L、660L 标准桶提升翻转机构，也可选装挂桶、落地式翻斗、摆臂斗机构。具备自动、手动双套操纵方式，能在驾驶室、车厢中部、车厢后部等多位**垃圾车作业，方便高效。

1          产品简述

1.1     产品简述

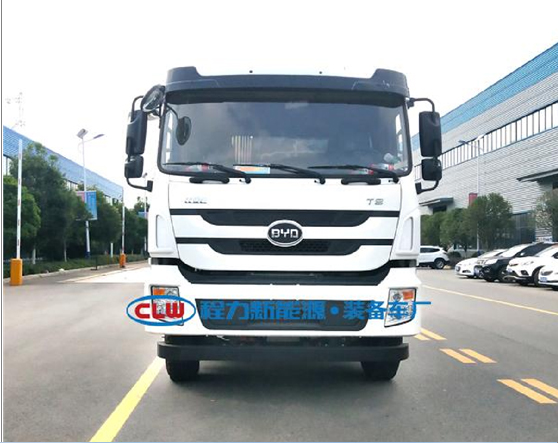

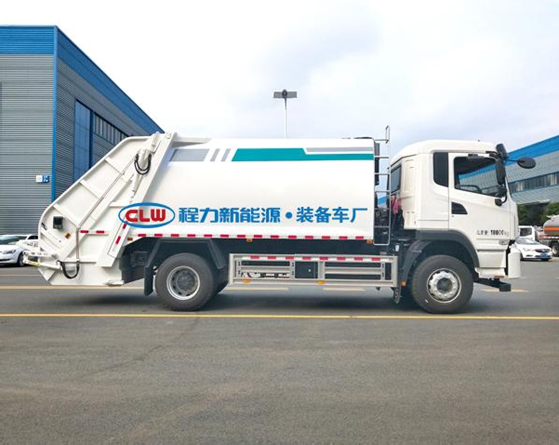

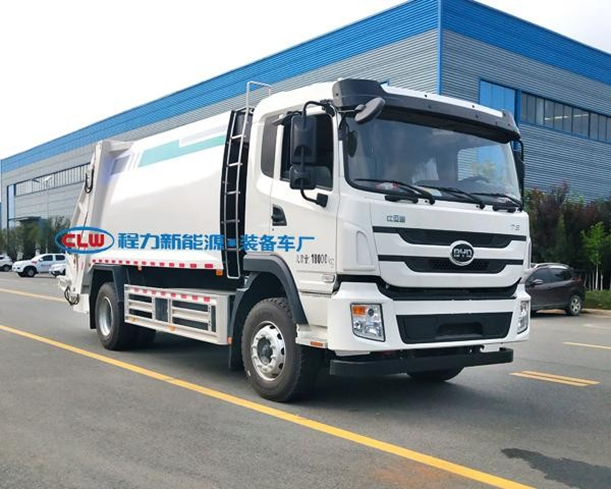

比亚迪纯电动压缩垃圾车是在比亚迪纯电动二类底盘的基础上，加装垃圾箱、垃圾填充器、液压系统， 由机械、液压（气路）、电器三部分合为一体的专用垃圾处理、转运作业车。

工作原理：整车为全密封型，自行压缩、自行倾倒、压缩过程中的污水全部进入污水箱，彻底的解决了垃圾运输过程中的二次污染，具有压力大、密封性好、操作方便。安全等优点。

1.1     使用场景

该产品适用于城市主干道、公路、小区、工厂、垃圾转运**等场地的垃圾处理、转运工作。

2、产品性能特点

2.1 、产品性能特点

（1） 弧形箱体，大大增加箱体容积，增加整车美观程度。

（2） 底盘电机直接取力，专车专配，**匹配，无取力器，比柴油车更节省步骤、故障率更低。

（3） 油泵采用国内知名品牌海普瑞斯液油泵，加装压实阀，增加压缩密度、提高装载量。装载量相当于同吨级排非压缩垃圾的两倍半。

（4） 油箱加大，容积增大，防止液压油高温，所有液压油必须通过液压油过滤机加入油箱，从而过滤液压油内的杂质，减少故障率，有效的防止配件损坏，多路阀采用中外合资品牌， 海普瑞斯多路阀，海普瑞斯油缸匹配使用，故障率低，CAN 总线**方式；接线少，故障率低， 自动显示故障码，方便维护维修。

（5） 作业自动化：采用光电开关加时间双系统**，带一键卸料，带无线遥控装置，全部填装排卸作业中只需司机一人操作，可设定全自动和半自动 2 种操作模式，不仅减轻环卫工人的劳动强度， 而且大大改善了工作环境。

（6） 作业系统具有电脑**和手动操纵双重功能，大大地保障和提高车辆的使用率。

（7） 翻转机构：可选装配置带垃圾筒（或斗）的翻转机构。

2.2 、产品优势

（1） 由于压缩式垃圾车上装结构复杂，自质量较大，降低压缩式垃圾车自质量，提高其 载荷利用率，将降低车辆运营成本。因此采用高强度材料，以降低上装自质量;挡泥板、装饰件、盖板等**件可采用密度较小的注塑件，采用集成化程度较高的零部件，以减少空间占用和自质 量，同时有利于改善液压系统的工作性能。

（2） 专人试车；模拟各种复杂工作环境，所有压缩发车前实物测试。

（3） 售后保障；非客户人为损坏，任何故障无条件售后，客户零费用解决。

2.3 、注意事项：

1、 作业时应避免无关人员靠近车辆，特别是车辆后部。

2、 垃圾应均匀放入填料斗中，不要集中在一侧，使车辆**偏移，或者在填料口斗口沿垃圾堆放过高，影响压填垃圾和垃圾在垃圾箱内均匀分配。

3、 压填作业时应注意观察，发现有大块不能压缩的其他垃圾（非生活垃圾）须及时停止作业， 清除后再继续作业，避免损坏车辆的工作装置，严禁压缩建筑垃圾，

4、 卸料作业举升、落下填充器时要确认周围的安全，慎重地进行操作，切勿在斜坡上举升填装器， 否则易**后移造成翻车事故。

5、 填充器在没有落下且锁止前，不得进入正常行驶。

2.4 、底盘

底盘采用比亚迪纯电动二类底盘，各总成匹配合理，完全达到**对于新能源产品底盘的各项法规要求、可靠性高。其具备如下特点：

(1)                       动力电池布置方式采用侧挂布置，采用窄托架装配，适应各类专用上装改装需求；

(2)                       驾驶室标配中控锁，MP5,包裹式航空气囊减震座椅，高密度海绵，设置杯托、卡槽、储物盒等 10 余处储物空间，带来舒适驾乘体验；

(3)                       整车轻量化设计，**总质量为 18000kg；

(4)                       搭载 217kWh 大容量动力电池，满足各类环卫清洗车、垃圾收运车使用需求，动力电池标配水循环热管理系统，满足车辆在各种环境条件下使用需求；

(5)                       配备大功率上装取电接口，满足各类专用车上装电动化需求。另外，比亚迪专用车上装直接省去取力口，直接用电机带动。

（6）        零污染、低噪音，有效的保护环境，节约燃油能源，使用成本更低。

（7）        底盘承载能力强：后双胎、轴距多样化        **爬坡度超 20%，适合各种路况作业

（8）        上装取电范围广，适合各类环卫车改装

（9）           轿车化内饰及舒适性设置，电子化操控

（10）       安全可靠：配置比亚迪国内高端电池品牌

（11）        增配置：电源总开关，电池加热系统

（12）        整车配置电量大，长时间作业无忧虑

3、产品主要技术参数

3.1 、车型基本参数表

3.2 、底盘基本参数表

3.3 、 整车专用参数表

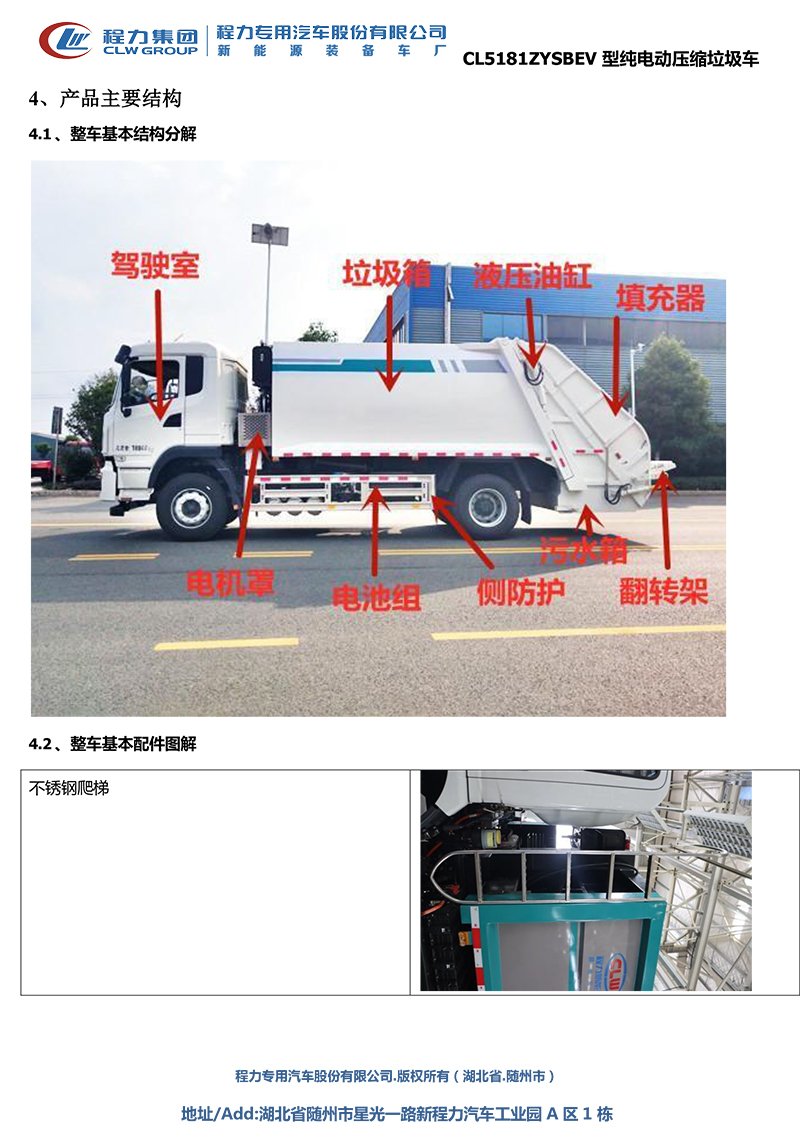

4、产品主要结构

4.1 、整车基本结构分解
