CL5091GSSBEV纯电动洒水车
参考价格：电议(如有需要送货上门，另加运费)
销售经理：张经理
销售热线：153-3807-6207
微信二维码：
地址：湖北省随州市南郊平原岗程力汽车工业园
东风纯电动洒水车基本参数：
东风5方纯电动洒水车整车型号CL5091GSSBEV,底盘型号：EQ1090KACEV,3300mm轴距，磷酸铁锂电池，永磁同步电机，整车电量144kwh，充电时间1h，满载工况行驶里程300km。
上装容积4.7立方，罐体采用Q235优质碳钢材质，40-50洒水水泵，全自动前冲、后洒、高炮，可在驾驶室一键操作洒水功能。高炮射程可达35米以上。
公告型号 | CL5091GSSBEV型纯电动洒水车 | 外形尺寸 | 6550,6738X2170X2470,2490 | |
底盘型号 | EQ1090KACEV | 上装容积 | 4.5方 | |
总质量 | 8995 KG | 上装电动机额定功率 | 15KW | |
整备质量 | 4950 | 上装每小时消耗电量 | 10KWH | |
轴距 | 3300 3800 | 建议充电桩功率 | 120KW | |
轮胎 | 8.25R16LT 14PR,9.5R17.5 14PR | 充电时间（建议功率下） | 约1.5小时 | |
轴数 | 2 | 底盘满载续航里程 | 300KM | |
底盘电机**功率 | 145 KW | 电池类别 | 磷酸铁锂蓄电池 | |
电池组额定电压 | 444 V | 电池品牌 | 中航锂电 | |
电池电量 | 144 KWH | 燃料种类 | 纯电动 | |
产品简述
纯电动洒水车是在纯电动二类底盘的基础上，加装低压冲洗、洒水系统，由机械、液压（气路）、电器三部分合为一体的专用洒水作业车。
工作原理：采用自吸式双级离心泵，效率高、洒水宽度大、水**射程远，低压水泵由永磁同步电机直接传动。
该产品适用于城市主干道、公路、广场等场地路面养护、冲洗路面、保持道路湿润、降低灰尘作业，也可用于绿化带浇花浇树；还可以作为紧急消防水车使用。
底盘采用东风纯电动二类底盘，各总成匹配合理，完全达到**对于新能源产品底盘的各项法规要求、可靠性高。其具备如下特点：
(1) 动力电池布置方式采用侧挂布置，采用窄托架装配，适应各类专用上装改装需求；
(2) 驾驶室标配中控锁，MP5,包裹式航空气囊减震座椅，高密度海绵，设置杯托、卡槽、储物盒等10余处储物空间，带来舒适驾乘体验；
(3) 整车轻量化设计，**总质量为8995kg；
(4) 搭载144kWh大容量动力电池，满足各类环卫清洗车、垃圾收运车使用需求，动力电池标配水循环热管理系统，满足车辆在各种环境条件下使用需求；
(5) 配备大功率上装取电接口，满足各类专用车上装电动化需求。
性能特点
(1) 采用知名品牌自吸式双级离心泵，质量稳定可靠，扬程大，质量稳定可靠，上装电机取力传动；
(2) 前冲圆锥喷嘴，自动**，操作方便灵活冲洗路面宽度可覆盖8条车道；后洒圆柱喷嘴，喷出均匀的扇形水雾，宽度可到10m，能有效抑制路面灰尘；
(3) 360°旋转的后置水炮，可设置成柱状或雾状出水，射程超过35米；
(4) 零污染、低噪音，有效的保护环境，节约燃油能源，使用成本更低。
项目 | 参数 | 备注 | ||
车型 | 9T中卡底盘 | / | ||
底盘尺寸（mm） | 6238，6738*2150*2360 | / | ||
轴距（mm） | 3300/3800 | / | ||
前/后悬（mm） | 1123/1815 | / | ||
前/后轮距（mm） | 1760/1630 | / | ||
二类底盘整备质量（kg） | 3900 | / | ||
**总质量（kg） | 8995 | / | ||
**车速（km/h） | 90 | / | ||
续驶里程（km） | 300 | 满载40km/h等速 | ||
充电时间（min） | 30 | 20%-90%soc | ||
0-50km加速性能（s） | ≤12 | 满载 | ||
制动性能 | 制动距离（m） | ≤8.5 | 满载30km/h初速度 | |
平均减速度（m/s2） | ≥6 | |||
制动稳定性 | 不超过3m试验通道 | |||
驻车制动坡度（%） | ≥18 | 满载 | ||
底盘配置表
系统 | 项目 | 配置情况 |
车型 | 9T中卡底盘 | |
车身 | 驾驶室 | 东风凯普特K系列2018款单排驾驶室 |
乘载人数 | 3 | |
电机 | 类型 | 永磁同步 |
额定/峰值功率（kW） | 80/145 | |
额定/峰值扭矩（Nm） | 611/1800 | |
额定/峰值转速（rpm） | 1250/3500 | |
冷却方式 | 水冷 | |
电控 | 集成**器 | 包含MCU、油泵DC/AC、气泵DC/AC、DC/DC、PDU、上装取电接口 |
冷却方式 | 水冷 | |
动力电池 | 电池电量（kWh） | 144.86 |
电芯类型 | 磷酸铁锂 | |
温控系统 | 标配加热带 | |
底盘系统 | 车架幅面尺寸（mm） | 192*65 |
车架宽度（mm） | 800 | |
前板簧 | 8 | |
后板簧 | 10+7 | |
减震器 | 双向筒式减震器 | |
前桥 | 3t工字梁前桥 | |
后桥 | 6.5t冲压焊接整体式后桥 | |
主减速比 | 5.29 | |
轮胎规格 | 8.25R16LT 14PR， 9.5R17.5 14PR | |
方向机类型 | 机械循环球式 | |
方向助力型式 | 电动液压助力 | |
制动型式 | 气制动 | |
行车制动器 | 鼓式制动器 | |
驻车制动器 | 弹簧储能式 | |
功能配置 | 空调 | 单冷空调+PTC暖风 |
安全配置 | ABS | |
其他功能 | 数据采集终端（T-box）；液晶CAN仪表；倒车雷达；定速巡航 | |
底盘特点说明
1、9吨纯电动中卡底盘电池布置方式可选为侧挂或后背，适应各类专用上装改装需求；
2、驾驶室标配电动门窗，中控锁，包裹式航空座椅，高密度海绵，设置杯托、卡槽、储物盒等10余处储物空间，带来舒适驾乘体验；
3、整车轻量化设计，**总质量为8995kg，满足传统专用车总质量 8280kg以内的改装需求；
4、搭载144.86kWh大容量动力电池，满足各类专用作业车长时间作业需求；
罐体参数 | 罐体厚度 /涂层 | 4.5mm/（罐体内部做防腐防锈涂层） | ||
罐体尺寸（mm） | 3288×1650×1000 | |||
水罐公告有效容积/**容积（m³） | 4.04/4.7 | |||
罐体材质 | Q235碳钢 | |||
上装电机 | 类型 | 永磁同步电机 | ||
冷却方式 | 水冷 | |||
专用参数 | 管路直径（mm） | 50# | ||
驱动方式 | 永磁同步电机驱动，可根据需要实时调速，取力操作与底盘行驶系统无任何关联，用车体验感**。 | |||
低压水泵 | 型式 | 双级叶轮离心式 | ||
品牌 | 龙晟 | |||
型号 | 40/50； | |||
扬程 | 50m； | |||
水阀 | 气控球阀 | |||
洒水宽度（m) | ≥14 | |||
冲洗宽度（m) | ≥18 | |||
洒水速度（km/h） | 7~20 | |||
水炮射程（m） | ≥35 | |||
作业时间（h） | 1-2 | |||
整车公告参数：
整车技术参数 | ||||
产品** | 程力牌 | 公告批次 | 345 | |
产品名称 | 纯电动洒水车 | 产品型号 | CL5091GSSBEV | |
总质量(Kg) | 8995 | 罐体容积(m3) | 4.04 | |
额定载质量(Kg) | 3850 | 外形尺寸(mm) | 6550,6738x2170x2470,2490 | |
整备质量(Kg) | 4950 | 货厢尺寸(mm) | xx | |
接近角/离去角(°) | 21/12,21/13 | 前悬/后悬(mm) | 1123/2127,1123/1815 | |
轴荷(Kg) | 3000/5995 | **车速(Km/h) | 90 | |
备注 | 1、罐体有效容积:4.04立方米,罐体外形尺寸(长×长轴×短轴(mm)):采用3800轴距时: 3288×1650×1000,采用3300轴距时:3100×1650×1100;长度/后悬/离去角/高度对应关系(mm):6550/2127/12/2470,6738/1815/13/2490。2、侧防护及后下部防护装置均采用Q235碳钢,均采用螺栓连接,后下部防护断面尺寸:190×50(mm),离地面高度450mm。3、.ABS型号:CM4XL-4S/4M;ABS生产厂家:广州瑞立科密汽车电子股份有限公司。4、专用装置:罐体,洒水系统,主要用于园林绿化及路面洒水。储能装置单体生产企业:江西星盈科技有限公司,中航锂电科技有限公司,储能装置种类:磷酸铁锂电池 | |||
底盘技术参数 | ||||
底盘型号 | EQ1090KACEV | 底盘品牌 | 东风牌 | |
生产企业 | 东风汽车股份有限公司 | 生产地址 | 湖北省襄阳市 | |
轴数 | 2 | 轮胎数 | 6 | |
轴距 | 3300,3800 | |||
轮胎规格 | 8.25R16LT 14PR,9.5R17.5 14PR | |||
钢板弹簧片数 | 8/10+7 | |||
前轮距(mm) | 1760 | 后轮距(mm) | 1630 | |
燃料种类 | 纯电动 | 排放依据标准 | ||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) | |
TZ290XSZ | 成都中车电机有限公司 | 0 | 145 | |

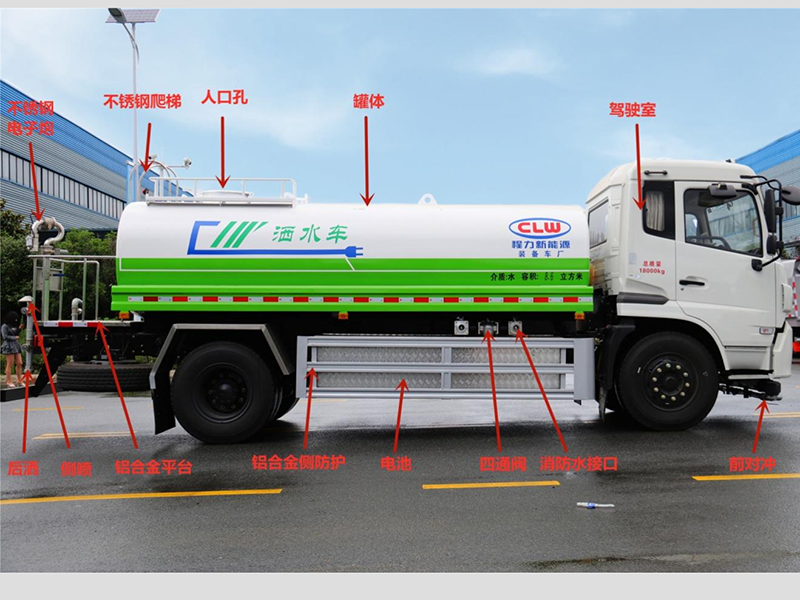

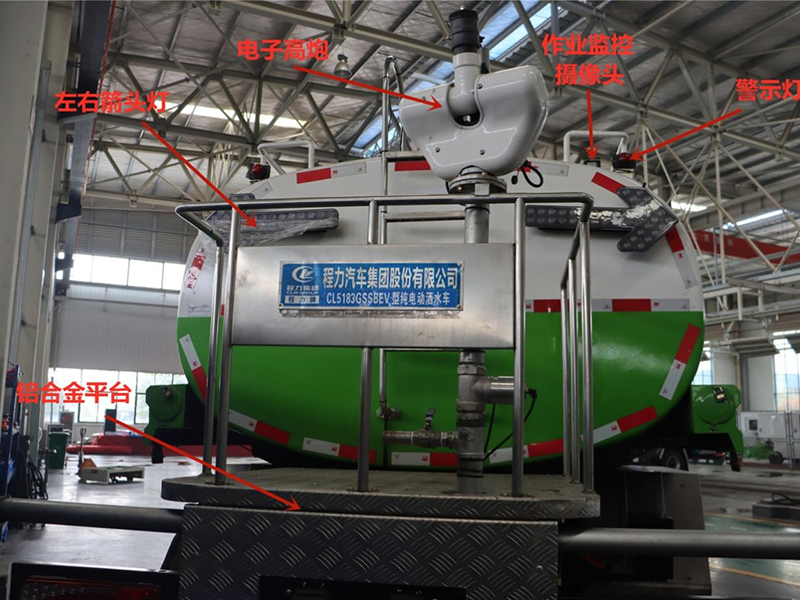

整车基本结构分解

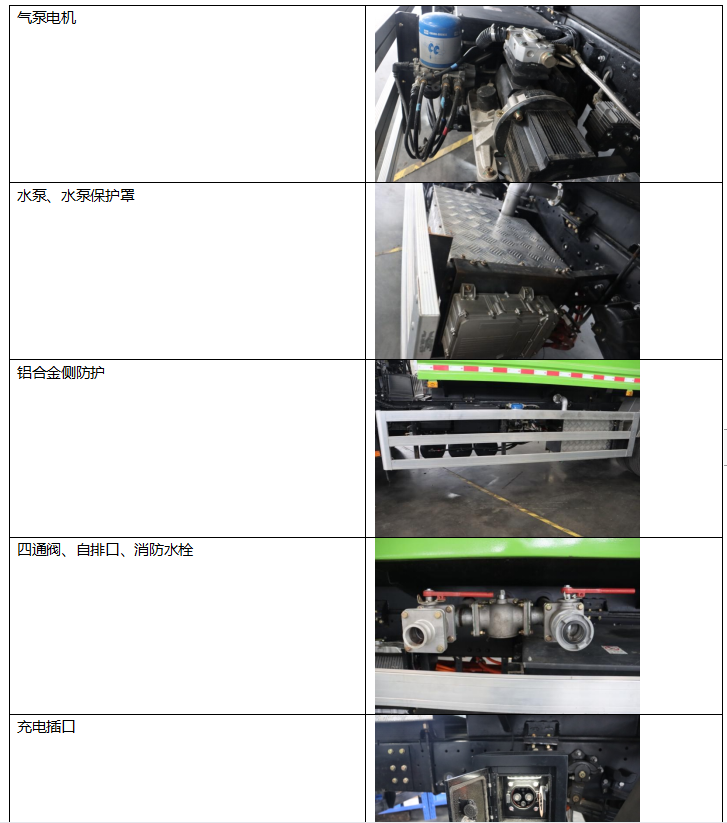

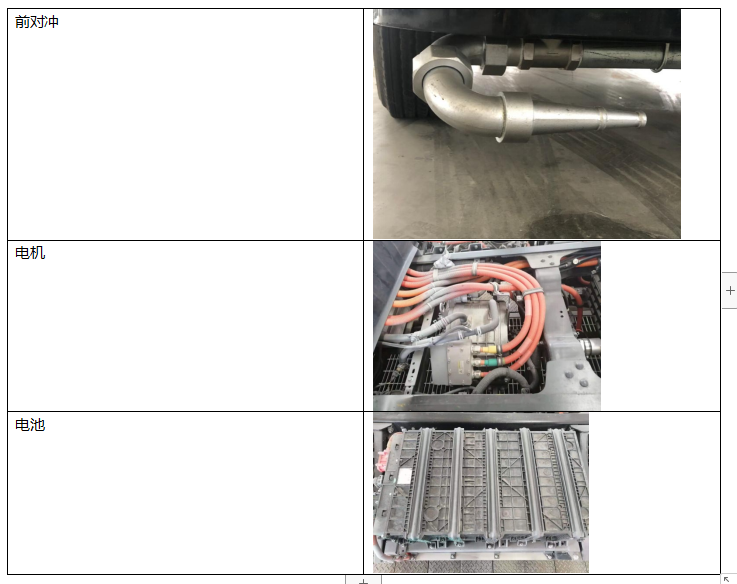

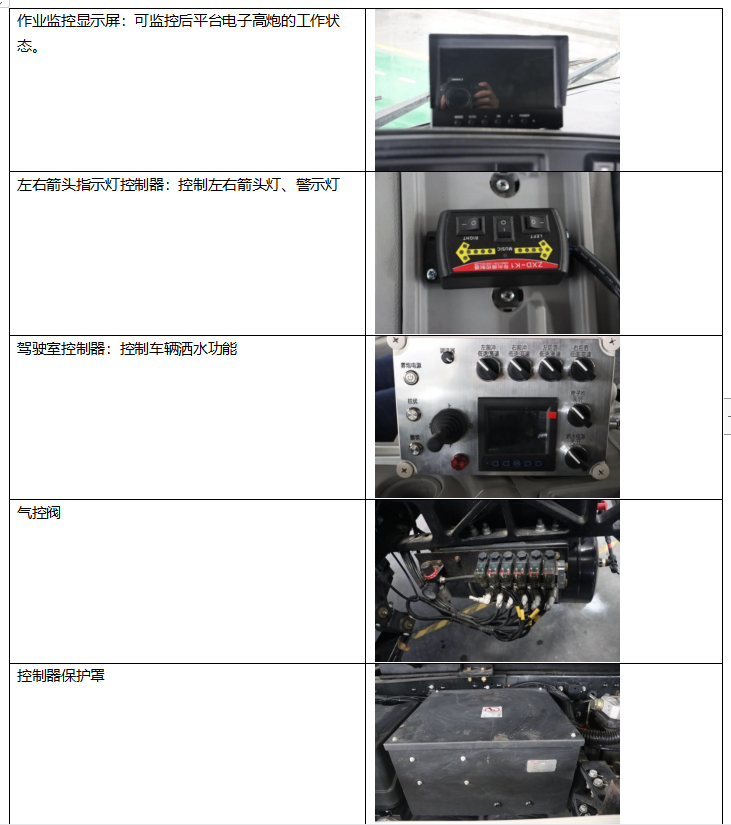

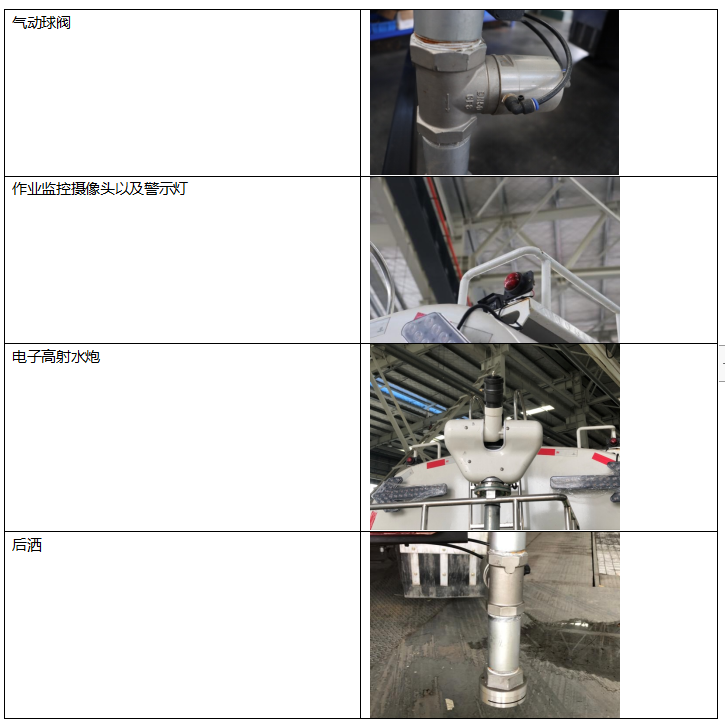

整车基本配件图解
