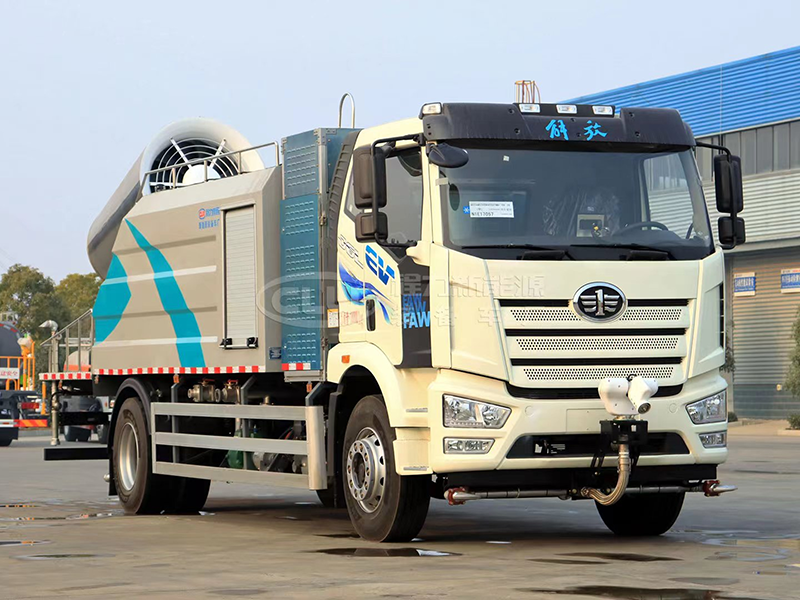

CL5183TDYBEV纯电动多功能抑尘车
参考价格：电议(如有需要送货上门，另加运费)
销售经理：张经理
销售热线：153-3807-6207
微信二维码：
地址：湖北省随州市南郊平原岗程力汽车工业园
产品简述
我公司抑尘车标配:前置电动水炮（可 360°旋转，可调成柱状**射程 35 米，也可调成雾状**射程 15 米，(可调成： 直冲状、大雨、中雨、小雨、毛毛雨）、对冲、后洒、侧喷、后置式工作平台、，配备优质大功率专用洒水泵，杂物过滤网，国标通用 65 型消防接口（可通过消防栓加水），2 根引水胶管。水泵、取力器、球阀、滤网均为**标准产品，主管道加粗，法兰垫、法兰盘加厚，前鸭嘴，大通径球阀，具有性能优良，工作可靠、效率高、流量大。尾部加装雾炮能有效的对雾霾、灰尘进行有效的抑制效果。
我公司生产的多功能抑尘车，利用水雾吸附空气中的粉尘，淡化空气中的污染颗粒物浓度，达到（固尘、降尘、清洁净化空气）的效果，有效缓解城市尘粒空气污染现象并可用于公共场所（增湿、降温、消毒、除臭）。可以改善空气质量，用于降低PM10、PM2.5，被誉为PM2.5治理神器。同时也可以改善工矿作业物料堆放、建筑施工和爆破拆除引起的灰尘污染，亦可用于城市大气治理、农药喷洒、消毒等。
公告型号 | CL5183TDYBEV型纯电动抑尘车 | 外形尺寸 | 11350,11200,11070,10800,10650,10520,10350,9800×2530×3750(mm) | |||
底盘型号 | CA1180P62L3BEV | 上装容积 | 10方 | |||
总质量 | 18000KG | 上装电动机额定功率 | 50-80KW | |||
整备质量 | 11950,11500(Kg) | 上装每小时消耗电量 | 40-65KWH | |||
轴距 | 5300MM | 建议充电桩功率 | 120KW | |||
轮胎 | 295/80R22.5,10.00R20 | 充电时间（建议功率下） | 约2小时 | |||
轴数 | 2 | 底盘满载续航里程 | 300KM | |||
底盘电机**功率 | 180 KW | 电池类别 | 磷酸铁锂蓄电池 | |||
电池组额定电压 | 618 V | 电池品牌 | 宁德时代 | |||
电池电量 | 282KWH | 燃料种类 | 纯电动 | |||
纯电动抑尘车车是在纯电动二类底盘的基础上，加装低压冲洗、洒水系统、雾炮机组，由机械、液压（气路）、电器三部分合为一体的专用洒水作业车。
工作原理：采用自吸式双级离心泵，效率高、洒水宽度大、水**射程远，低压水泵由上装永磁同步电机直接传动。雾炮机组由底盘电池带动雾炮风扇电机、不锈钢多级离心泵，进行喷雾降尘工作。
该产品适用于城市主干道、公路、广场等场地路面养护、冲洗路面、保持道路湿润、降低灰尘作业，也可用于绿化带浇花浇树；还可以作为紧急消防水车使用。
底盘采用东风纯电动二类底盘，各总成匹配合理，完全达到**对于新能源产品底盘的各项法规要求、可靠性高。其具备如下特点：
(1) 动力电池布置方式采用后背布置，采用窄托架装配，适应各类专用上装改装需求；
(2) 驾驶室标配中控锁，MP5,包裹式航空气囊减震座椅，高密度海绵，设置杯托、卡槽、储物盒等10余处储物空间，带来舒适驾乘体验；
(3) 整车轻量化设计，**总质量为18000kg；
(4) 搭载282kWh大容量动力电池，满足各类环卫清洗车、垃圾收运车使用需求，动力电池标配水循环热管理系统，满足车辆在各种环境条件下使用需求；
(5) 配备大功率上装取电接口，满足各类专用车上装电动化需求。
性能特点
(1) 采用知名品牌自吸式双级离心泵，质量稳定可靠，扬程大，质量稳定可靠，上装电机取力传动；
(2) 前冲圆锥喷嘴，自动**，操作方便灵活冲洗路面宽度可覆盖8条车道；后洒圆柱喷嘴，喷出均匀的扇形水雾，宽度可到10m，能有效抑制路面灰尘；
(3) 360°旋转的前置电动水炮，可设置成柱状或雾状出水，射程超过40米；
(4) 零污染、低噪音，有效的保护环境，节约燃油能源，使用成本更低。
(5) 雾炮机组直接由底盘电池提供动力，没有副发电机组，比传统柴油车更节能，大大降低噪音污染。
(6) 雾炮水泵为不锈钢多级离心泵，免维护，流量大。
(7) 雾炮风扇电机由知名品牌大功率电机，风力更大，射程更远。
我公司抑尘车优势
1、罐体耐用：罐体采用有限元分析方法优化设计，充分利用车载空间，水罐容积大，并通过了严格的可靠性试验，罐体内部做防腐防锈处理，更加经久耐用，延长使用寿命3-5年；罐体与大梁焊接牢固，更稳定。
2、电路安全：雾炮电控箱线路，专业电工组装，更安全，安全系数比较高，不易漏电、短路，不比小厂，喷雾机设有紧急停止按钮，操作安全可靠。
3、自主**:雾炮具有自主**,结构紧凑,射程远,雾粒细小,覆盖面积大,可手动或遥控操纵。
车辆特点及性能
1、功力强、射程远、穿透力强、雾粒附着力强、覆盖范围广、可以实现精量喷雾。
2、二次雾化技术，采用了一种特定的起涡轮风助装置改变风向使之与雾粒的流动方向形成一个夹角，促进水雾化充分
3、遥控/手动兼容，启动快捷，使用安全，灵活方便，性价比高。
4、工作效率高、喷雾速度快;对容易引起尘埃的堆场喷水除尘时，喷出的雾粒细小与飘起的尘埃接触时，形成一种潮湿雾状体，能快速将尘埃抑制降沉，雾量沉降率可达95%。
5、当雾滴从喷嘴中喷出后在喷雾区域被高速高压气流进一步破碎，并使雾滴的速度逐渐增加，提高了雾化程度，雾化一般可达到约50-150um直径大小的雾滴。 配套动力灵活，既可用三相380V的市电，也可配套发电机组供电。
6、耗水量相比其它抑尘喷洒设备可节约70%～80%(喷**、洒水车)，且水雾覆盖粉尘面积远远大于其它抑尘喷洒设备。
7、整车靓丽，结构紧凑，布局合理，部件做工精细，产品配置完善，操作性能好。
8、射程远，覆盖面积大，雾粒细小，与飘起的尘埃接触时，形成一种潮湿雾状体，能快速将尘埃抑制降沉。
9、适用范围广，工作效率高，可边行驶边喷雾，喷雾速度快，对尘埃有较强的穿透力和雾珠附着力，能有效地节约用水量和减少环境污染。
10、微电机**水平旋转，液压马达**俯仰角度，变换角度速度快。

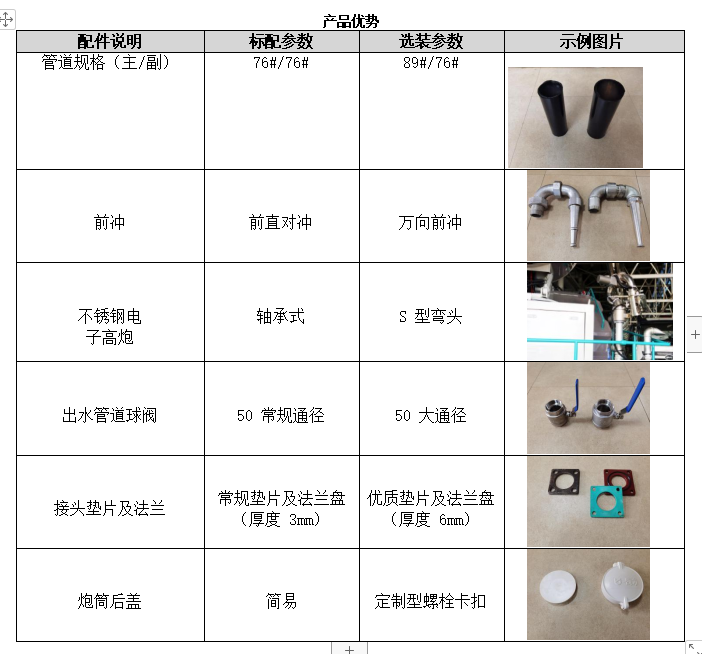

11、车辆配置全新升级，主管道加粗、万向前冲、50的大通径球阀。
二类底盘参数表
整车 参数 | 底盘型号 | CA1180P62L3BEV |
底盘尺寸（mm） | 8720×2495×2950 | |
轴距（mm） | 5300 | |
底盘整备质量（kg） | 8460 | |
整车满载质量（kg） | 18000 | |
动力 系统 参数 | 电机 | 中车/永磁同步 |
额定/峰值功率（kW） | 90/180 | |
额定/峰值扭矩（Nm） | 500/1000 | |
电池 | CATL/磷酸铁锂/水冷 | |
额定电压（V） | 618 | |
电量（kWh） | 282（后背） | |
性能 参数 | **车速（km/h） | 90 |
**爬坡度（%） | 25 | |
0～70km/h加速时间（s） | 30 | |
续驶里程（km） | 300 |
罐体参数 | 罐体厚度 /涂层 | 4.5mm/（罐体内部做防腐防锈涂层） | ||
水罐公告有效容积/**容积（m³） | 7.31/10 | |||
罐体材质 | Q235碳钢 | |||
上装电机 | 类型 | 永磁同步电机 | ||
冷却方式 | 水冷 | |||
专用参数 | 管路直径（mm） | 主管路65#，副管路50# | ||
驱动方式 | 永磁同步电机驱动，可根据需要实时调速，取力操作与底盘行驶系统无任何关联，用车体验感**。 | |||
低压水泵 | 型式 | 双级叶轮离心式 | ||
品牌 | 龙晟 | |||
型号 | 50/110 | |||
扬程 | 110m | |||
水阀 | 气控球阀 | |||
洒水宽度（m) | ≥16 | |||
冲洗宽度（m) | ≥24 | |||
洒水速度（km/h） | 7~20 | |||
水炮射程（m） | ≥40 | |||
作业时间（h） | 1-2 | |||
罐体右侧花洒 | 选装 | |||
上下喷雾 | 选装 | |||
卷盘 | 选装 | |||
整车公告参数：
整车技术参数 | |||
产品** | 程力牌 | 公告批次 | 368 |
产品名称 | 纯电动多功能抑尘车 | 产品型号 | CL5183TDYBEV |
总质量(Kg) | 18000 | 罐体容积(m3) | 7.31 |
额定载质量(Kg) | 5855,5920,6305,6370 | 外形尺寸(mm) | 11350,11200,11070,10800,10650,10520,10350,9800x2530x3750 |
整备质量(Kg) | 11950,11500 | 货厢尺寸(mm) | xx |
接近角/离去角(°) | 20/8 | 前悬/后悬(mm) | 1400/3100 |
轴荷(Kg) | 6500/11500 | **车速(Km/h) | 90 |
备注 | 1. 介质:抑尘剂,有效容积7.31立方米,总容量7.67立方米,罐体总长2700mm,截面(宽*高mm)2450*1300; 整车长/前伸/后伸对应关系(mm):11350/550/1000,11200/550/850,11070/550/720,10800/0/1000,10650/0/850,10520/0/720,10350/550/0,9800/0/0;2.侧防护防护装置采用铝合金材质,后下部防护装置采用Q235材质;侧,后下部防护均采用螺栓连接,后防护尺寸(高×宽):120×60(mm),离地面高度440mm; 3.储能装置单体种类/生产企业: 磷酸铁锂电池/宁德时代新能源科技股份有限公司;储能装置总成的生产企业:宁德时代新能源科技股份有限公司;驱动电机型号TZ370XS-LKM1101对应电机**器型号KTZ54X45S-LKC1101,功率:160(KW);驱动电机型号TZ366XS50EA对应电机**器型号KTZ54X40SP5S;功率:180(KW); 4.ABS系统生产厂家/型号 :1.长春科密汽车制动有限公司/CM4XL.2.WABCO/44600XXXX0;5.专用功能及装置描述:喷雾系统装置,储液罐,气控系统,主要用于道路,广场或固定场所降尘等作业功能;选用5300mm轴距,选装不带前置高炮,选装后部喷洒装置 | ||
底盘技术参数 | |||
底盘型号 | CA1180P62L3BEV | 底盘品牌 | 解放牌 |
生产企业 | **汽车集团有限公司 | 生产地址 | |
轴数 | 2 | 轮胎数 | 6 |
轴距 | 5600,5300 | ||
轮胎规格 | 295/80R22.5,10.00R20 | ||
钢板弹簧片数 | 12/12+8,10/9+7 | ||
前轮距(mm) | 1946 | 后轮距(mm) | 1878 |
燃料种类 | 纯电动 | 排放依据标准 | |
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) |
TZ370XS-LKM1101 TZ366XS50EA | 苏州绿控传动科技有限公司 中车时代电动汽车股份有限公司 | - - | 160 180 |

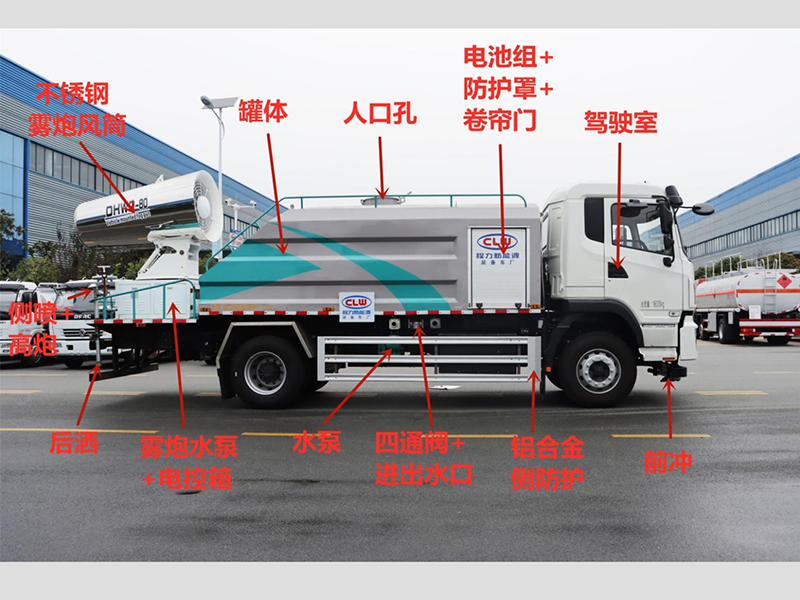

整车基本结构分解

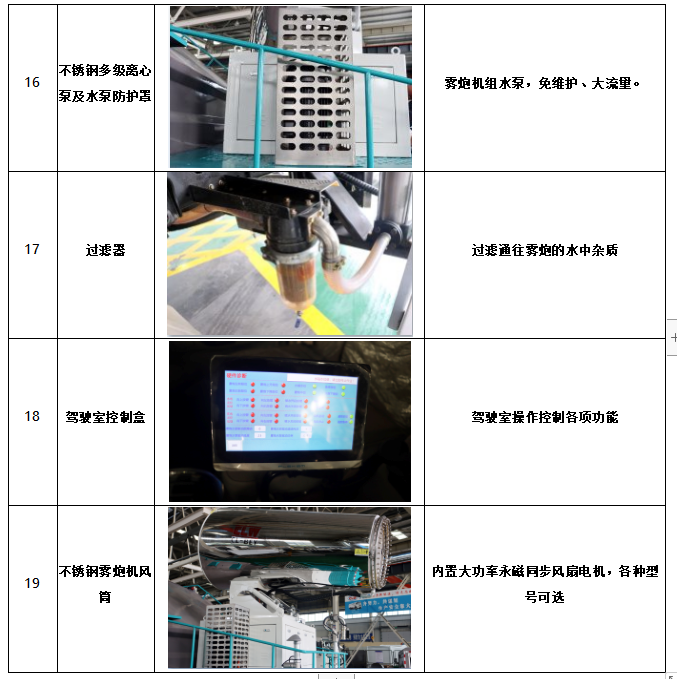

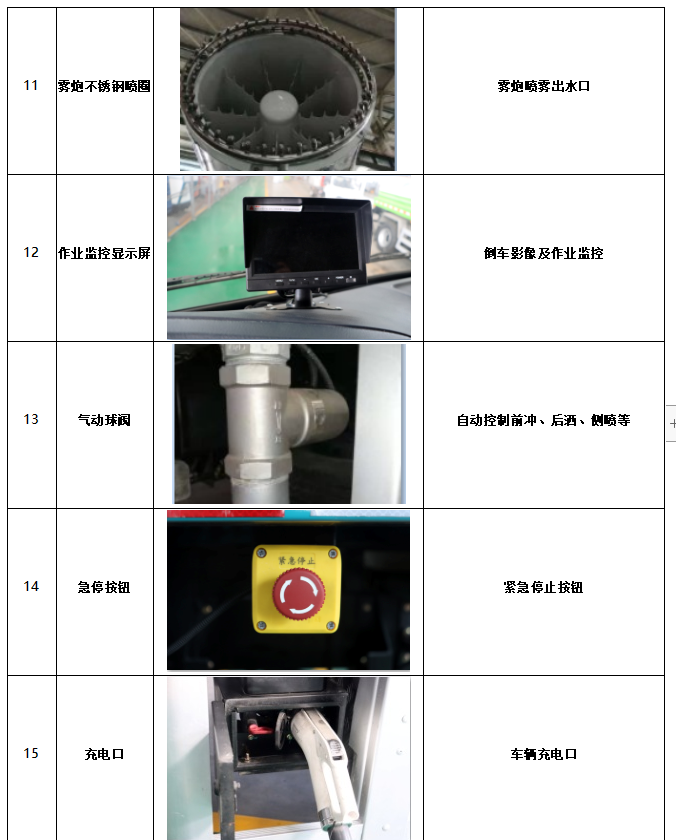

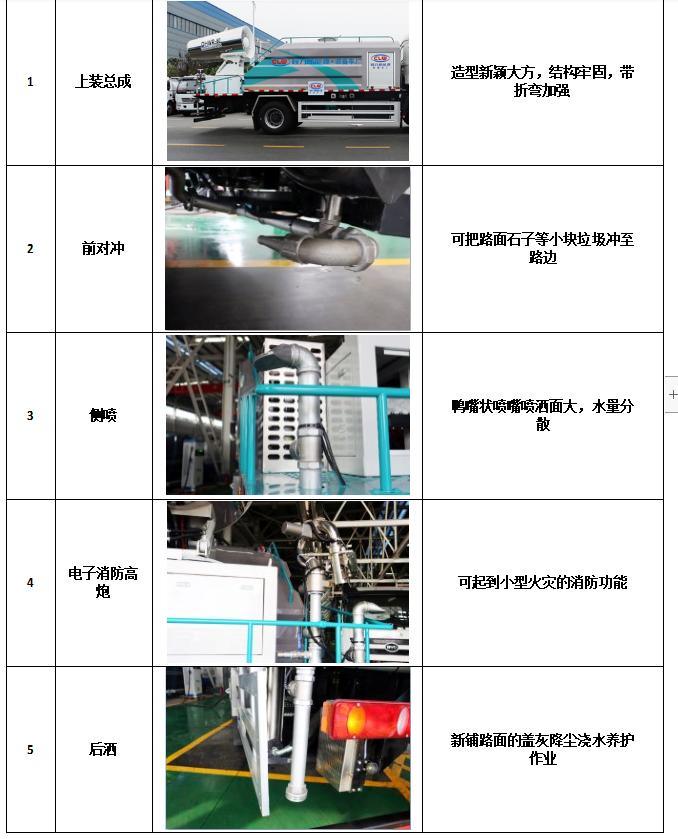

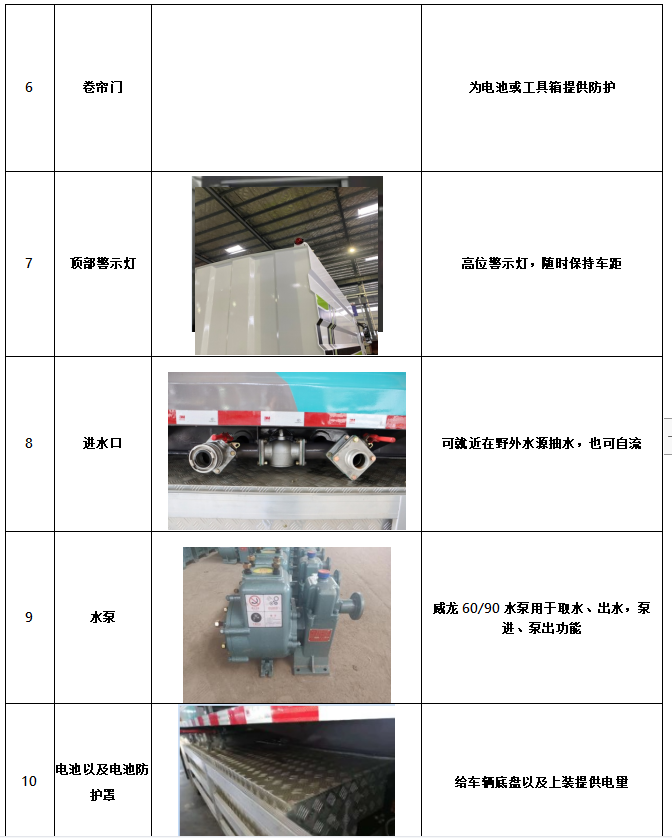

整车配件图解
